Suivant la surface à étudier, on utilisera telle ou telle technique de mesure adaptée à la situation. On peut en effet rencontrer des surfaces liquides, cristallines, solides ou encore des films minces.
5.1 Surfaces liquides :
Pour étudier de telles surfaces il n'est pas question de déplacer l'échantillon pour modifier l'angle d'incidence des rayons. On a alors deux possibilités :
- Déplacer la source, ce qui n'est possible
que dans le cas de sources compactes comme, par exemple, celles rencontrées
en radiologie. On peut alors rencontrer des installations du type:

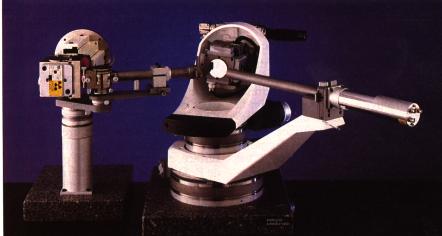

Fig.12
5.2 Surfaces cristallines :
Dans le cas de ces études, c'est la réactivité chimique
des surfaces qui pose problème : il faut travailler sous ultravide
pour éliminer le plus de phénomènes parasites possibles.
(on a déjà cité quelques techniques d'obtention de
ce vide dans le § 3.3 ).
Ces expériences sont le plus souvent effectuées
à l'aide d'un rayonnement synchrotron.
5.3 Surfaces solides et multicouches :
Ce sont ces types de surface qui sont le plus souvent étudiées de part leurs nombreuses applications industrielles. Les conditions expérimentales sont ici moins strictes car elles ne nécessitent pas d'ultravide : dans la plupart des cas et une source classique de rayons X suffit ce qui permet un appareillage beaucoup plus léger.

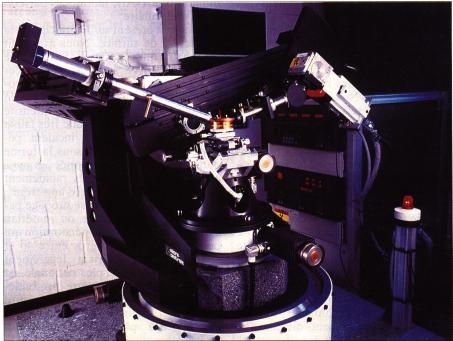

On peut alors rencontrer des appareils du type :
Fig.13
